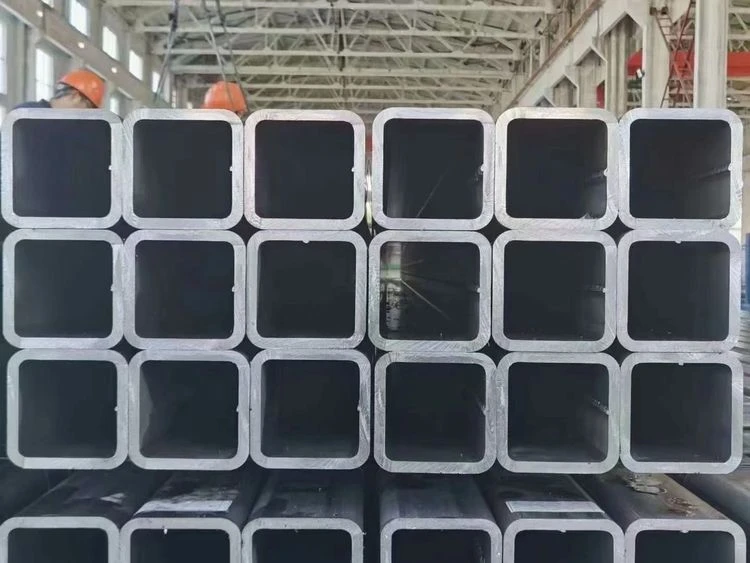

تولید کننده و تامین کننده لوله های فولادی کربنی JIS G 3466 – Brisk Steel
| استاندارد | JIS G 3466 |
| مواد | لوله های مربعی و مستطیلی فولاد کربنی |
| فرآیند | ERW و بدون درز به لوله های مربعی. |
| شکل | مربع یا مستطیل |
| درجه | STKR 400، STKR 490 |
| سطح | گالوانیزه، رنگ شده |
| لوازم خانگی | معماری عمومی سازه و عمران و سایر سازه ها |
JIS G 3466 چیست؟
JIS G3466این استاندارد به طور خاص پوشش می دهدلوله های فولادی کربن برای اهداف ساختاری عمومیکه معمولاً توسط فرآیند شکل‌دهی سرد-و متعاقباً جوشکاری با مقاومت الکتریکی (ERW) تشکیل می‌شوند. این بخش‌ها به‌صورت-رول شده و بدون عملیات حرارتی عرضه می‌شوند، مگر اینکه طور دیگری مشخص شده باشد.
نکات: استاندارد JIS G3466 یک استاندارد صنعتی ژاپنی است که الزامات فولاد کربنی را مشخص می کند.لوله های مربع و مستطیلبرای اهداف کلی ساختاری در نظر گرفته شده است.
تعیین
- ST: لوله فولادی
- K: کاکو (ژاپنی برای "مربع/زاویه")
- R: تعیین برای اهداف ساختاری
- شماره: حداقل مقاومت کششی (N/mm²) ماده را نشان می دهد.
ترکیب شیمیایی
| ترکیب شیمیایی % | |||||
| نماد درجه | C | سی | منگنز | P | S |
| STKR400 | حداکثر 0.25 | 一 | 一 | حداکثر 0.040 | حداکثر 0.040 |
| STKR490 | حداکثر 0.18 | حداکثر 0.55 | حداکثر 1.65 | حداکثر 0.035 | حداکثر 0.035 |
| عناصر آلیاژی که در این جدول گنجانده نشده اند و عناصر نشان داده شده با "一" ممکن است در صورت لزوم اضافه شوند. | |||||
خواص مکانیکی
| خواص مکانیکی | ||||
| نماد درجه | کششی قدرت N/mm² |
نقطه تسلیم یا اثبات استرس الف) N/mm² |
ازدیاد طول % |
|
| قطعه تست کشش | جهت تست | |||
| تست شماره 5 | جهت محور لوله | |||
| STKR400 | 400 دقیقه | 245 دقیقه | 23 دقیقه | |
| STKR490 | 490 دقیقه | 325 دقیقه | 23 دقیقه | |
|
1. هنگامی که لوله با ضخامت کمتر از 8 میلی متر تحت آزمایش کشش قرار می گیرد، حداقل مقدار ازدیاد طول باید با کم کردن 1.5٪ از مقدار ازدیاد طول ارائه شده در جدول 3-2 برای هر کاهش 1 میلی متر و گرد کردن نتیجه به یک عدد کامل مطابق JIS Z 8401 محاسبه شود.
2. هنگامی که یک قطعه آزمایش کششی قرار است از لوله مربع فولادی جوش داده شده گرفته شود، باید از یک بخش بدون درز گرفته شود. |
||||
ابعاد، جرم و تحمل ابعاد
تحمل در ابعاد و وزن
ابعاد و جرم لوله های مربع باید مطابق جدول پیوست باشد. با این حال، شعاع استاندارد انحنا در گوشه باید 1.5 ضخامت دیوار در خط مرکزی ضخامت دیوار باشد.
تحمل های بعدی
تلورانس ها در طول ضلع، ناهمواری قسمت صفحه تخت برای هر ضلع، زاویه ایجاد شده بین بخش های صفحه تخت مجاور، ابعاد در گوشه، طول، ناصافی و ضخامت دیواره برای لوله های مربعی باید مطابق جدول باشد. در این حالت، اندازه‌گیری ابعاد پروفیل مقطعی و زاویه در گوشه باید در هر نقطه‌ای به جز هر دو انتهای لوله مربع انجام شود.
| آیتم و ابعاد مشخص شده | تلورانس های ابعادی | ||
| طول ضلع | کمتر یا مساوی 100 میلی متر | ± 1.5 میلی متر | |
| >100 میلی متر | ±1.5% | ||
| ناهمواری صفحه تخت بخشی از هر طرف |
طول ضلع کمتر یا مساوی 100 میلی متر | حداکثر 0.5 میلی متر | |
| Side length >100 میلی متر | در 0.5٪ از طول جانبی | ||
| اضطراب ایجاد شده توسط بخش های صفحه مسطح مجاور | ±1.5% | ||
| ابعاد در گوشه: s | حداکثر 3 میلی متر | ||
| طول | +not specifird 0 | ||
| عدم صراحت | در 0.3٪ از طول جانبی | ||
| ضخامت دیوار | لوله فولادی مربعی ساخته شده توسط جوش | <3mm | ± 0.3 میلی متر |
| بزرگتر یا مساوی 3 میلی متر | ±10% | ||
| لوله فولادی مربع بدون درز | <4mm | ± 0.6 میلی متر | |
| بزرگتر یا مساوی 4 میلی متر | ±15% | ||
یادداشت ها:
1. "قسمت صفحه تخت" به عنوان قسمت هچ شده در شکل زیر تعریف می شود.
2. تلورانس ها در ابعاد گوشه ممکن است با توافق بین خریدار و سازنده تغییر یابد.
3. تلورانس های ناصافی باید در خم بالا به پایین و خم راست به چپ با گام بلند اعمال شود.
4. تلورانس ها در ضخامت دیوار باید در قسمت صفحه تخت اعمال شود.
ابعاد و جرم لوله های مربعی فولاد کربنی برای مقاصد ساختاری عمومی
| ابعاد لوله ها (مربع) | ||||||
| طول جانبی A×B میلی متر |
دیوار ضخامت t میلی متر |
واحد جرم کیلوگرم بر متر |
مرجع اطلاع رسانی | |||
| مقطعی منطقه) سانتی متر مربع |
گشتاور هندسی اینرسی | مدول بخش | شعاع چرخش بخش |
|||
| سانتی متر4 | سانتی متر3 | سانتی متر | ||||
| Ix , Iy | Zx , Zy | Ix , Iy | ||||
| 40×40 | 1.6 | 1.88 | 2.392 | 5.79 | 2.90 | 1.56 |
| 40×40 | 2.3 | 2.62 | 3.332 | 7.73 | 3.86 | 1.52 |
| 50×50 | 1.6 | 2.38 | 3.032 | 11.7 | 4.68 | 1.96 |
| 50×50 | 2.3 | 3.34 | 4.252 | 15.9 | 6.34 | 1.93 |
| 50×50 | 3.2 | 4.50 | 5.727 | 20.4 | 8.16 | 1.89 |
| 60×60 | 1.6 | 2.88 | 3.672 | 20.7 | 6.89 | 2.37 |
| 60×60 | 2.3 | 4.06 | 5.172 | 28.3 | 9.44 | 2.34 |
| 60×60 | 3.2 | 5.50 | 7.007 | 36.9 | 12.3 | 2.30 |
| 75×75 | 1.6 | 3.64 | 4.632 | 41.3 | 11.0 | 2.99 |
| 75×75 | 2.3 | 5.14 | 6.552 | 57.1 | 15.2 | 2.95 |
| 75×75 | 3.2 | 7.01 | 8.927 | 75.5 | 20.1 | 2.91 |
| 75×75 | 4.5 | 9.55 | 12.17 | 98.6 | 26.3 | 2.85 |
| 80×80 | 2.3 | 5.50 | 7.012 | 69.9 | 17.5 | 3.16 |
| 80×80 | 3.2 | 7.51 | 9.567 | 92.7 | 23.2 | 3.11 |
| 80×80 | 4.5 | 10.3 | 13.07 | 122 | 30.4 | 3.05 |
| 90×90 | 2.3 | 6.23 | 7.932 | 101 | 22.4 | 3.56 |
| 90×90 | 3.2 | 8.51 | 10.85 | 135 | 29.9 | 3.52 |
| 100×100 | 2.3 | 6.95 | 8.852 | 140 | 27.9 | 3.97 |
| 100×100 | 3.2 | 9.52 | 12.13 | 187 | 37.5 | 3.93 |
| 100×100 | 4.0 | 11.7 | 14.95 | 226 | 45.3 | 3.89 |
| 100×100 | 4.5 | 13.1 | 16.67 | 249 | 49.9 | 3.87 |
| 100×100 | 6.0 | 17.0 | 21.63 | 311 | 62.3 | 3.79 |
| 100×100 | 9.0 | 24.1 | 30.67 | 408 | 81.6 | 3.65 |
| 100×100 | 12.0 | 30.2 | 38.53 | 471 | 94.3 | 3.50 |
| 125×125 | 3.2 | 12.0 | 15.33 | 376 | 60.1 | 4.95 |
| 125×125 | 4.5 | 16.6 | 21.17 | 506 | 80.9 | 4.89 |
| 125×125 | 5.0 | 18.3 | 23.36 | 553 | 88.4 | 4.86 |
| 125×125 | 6.0 | 21.7 | 27.63 | 641 | 103 | 4.82 |
| 125×125 | 9.0 | 31.1 | 39.67 | 865 | 138 | 4.67 |
| 125×125 | 12.0 | 39.7 | 50.53 | 103×10 | 165 | 4.52 |
| 150×150 | 4.5 | 20.1 | 25.67 | 896 | 120 | 5.91 |
| 150×150 | 5.0 | 22.3 | 28.36 | 982 | 131 | 5.89 |
| 150×150 | 6.0 | 26.4 | 33.63 | 115×10 | 153 | 5.84 |
| 150×150 | 9.0 | 38.2 | 48.67 | 158×10 | 210 | 5.69 |
| 175×175 | 4.5 | 23.7 | 30.17 | 145×10 | 166 | 6.93 |
| 175×175 | 5.0 | 26.2 | 33.36 | 159×10 | 182 | 6.91 |
| 175×175 | 6.0 | 31.1 | 39.63 | 186×10 | 213 | 6.86 |
| 200×200 | 4.5 | 27.2 | 34.67 | 219×10 | 219 | 7.95 |
| 200×200 | 6.0 | 35.8 | 45.63 | 283×10 | 283 | 7.88 |
| 200×200 | 8.0 | 46.9 | 59.79 | 362×10 | 362 | 7.78 |
| 200×200 | 9.0 | 52.3 | 66.67 | 399×10 | 399 | 7.73 |
| 200×200 | 12.0 | 67.9 | 86.53 | 498×10 | 498 | 7.59 |
| 250×250 | 5.0 | 38.0 | 48.36 | 481×10 | 384 | 9.97 |
| 250×250 | 6.0 | 45.2 | 57.63 | 567×10 | 454 | 9.92 |
| 250×250 | 8.0 | 59.5 | 75.79 | 732×10 | 585 | 9.82 |
| 250×250 | 9.0 | 66.5 | 84.67 | 809×10 | 647 | 9.78 |
| 250×250 | 12.0 | 86.8 | 110.50 | 103×102 | 820 | 9.63 |
| 300×300 | 4.5 | 41.3 | 52.67 | 763×10 | 508 | 12.00 |
| 300×300 | 6.0 | 54.7 | 69.63 | 996×10 | 664 | 12.00 |
| 300×300 | 9.0 | 80.6 | 102.70 | 143×102 | 956 | 11.80 |
| 300×300 | 12.0 | 106.0 | 134.50 | 183×102 | 122×10 | 11.70 |
| 350×350 | 9.0 | 94.7 | 120.70 | 232×102 | 132×10 | 13.90 |
| 350×350 | 12.0 | 124.0 | 158.50 | 298×102 | 170×10 | 13.70 |
|
1. ابعادی غیر از مواردی که در جدول بالا ذکر شده است، در صورت لزوم باید توسط خریدار و سازنده توافق شود.
2. نمادهای این جدول به شرح زیر است.
W=0.0157 t (A+B-3.287 г) کجا
|
||||||
ابعاد و جرم لوله‌های مستطیلی فولاد کربنی برای اهداف ساختاری عمومی
| ابعاد لوله ها (مستطیل شکل) | |||||||||
| طول جانبی A×B میلی متر |
دیوار ضخیم- ness t میلی متر |
واحد
|
مرجع اطلاع رسانی | ||||||
| مقطعی منطقه) |
گشتاور هندسی اینرسی | مدول بخش | شعاع ژیرا یون از مقطع-الف) |
||||||
| سانتی متر مربع | سانتی متر4 | سانتی متر3 | سانتی متر | ||||||
| Ix | Iy | Zx | Zy | Ix | Iy | ||||
| 50×20 | 1.6 | 1.63 | 2.072 | 6.08 | 1.42 | 2.43 | 1.42 | 1.71 | 0.829 |
| 50×20 | 2.3 | 2.25 | 2.872 | 8.00 | 1.83 | 3.20 | 1.83 | 1.67 | 0.798 |
| 50×30 | 1.6 | 1.88 | 2.392 | 7.96 | 3.60 | 3.18 | 2.40 | 1.82 | 1.23 |
| 50×30 | 2.3 | 2.62 | 3.332 | 10.6 | 4.76 | 4.25 | 3.17 | 1.79 | 1.20 |
| 60×30 | 1.6 | 2.13 | 2.712 | 12.5 | 4.25 | 4.16 | 2.83 | 2.15 | 1.25 |
| 60×30 | 2.3 | 2.98 | 3.792 | 16.8 | 5.65 | 5.61 | 3.76 | 2.11 | 1.22 |
| 60×30 | 3.2 | 3.99 | 5.087 | 21.4 | 7.08 | 7.15 | 4.72 | 2.05 | 1.18 |
| 75×20 | 1.6 | 2.25 | 2.872 | 17.6 | 2.10 | 4.69 | 2.10 | 2.47 | 0.855 |
| 75×20 | 2.3 | 3.16 | 4.022 | 23.7 | 2.73 | 6.31 | 2.73 | 2.43 | 0.824 |
| 75×45 | 1.6 | 2.88 | 3.672 | 28.4 | 12.9 | 7.56 | 5.75 | 2.78 | 1.88 |
| 75×45 | 2.3 | 4.06 | 5.172 | 38.9 | 17.6 | 10.4 | 7.82 | 2.74 | 1.84 |
| 75×45 | 3.2 | 5.50 | 7.007 | 50.8 | 22.8 | 13.5 | 10.1 | 2.69 | 1.80 |
| 80×40 | 1.6 | 2.88 | 3.672 | 30.7 | 10.5 | 7.68 | 5.26 | 2.89 | 1.69 |
| 80×40 | 2.3 | 4.06 | 5.172 | 42.1 | 14.3 | 10.5 | 7.14 | 2.85 | 1.66 |
| 80×40 | 3.2 | 5.50 | 7.007 | 54.9 | 18.4 | 13.7 | 9.21 | 2.80 | 1.62 |
| 90×45 | 2.3 | 4.60 | 5.862 | 61.0 | 20.8 | 13.6 | 9.22 | 3.23 | 1.88 |
| 90×45 | 3.2 | 6.25 | 7.967 | 80.2 | 27.0 | 17.8 | 12.0 | 3.17 | 1.84 |
| 100×20 | 1.6 | 2.88 | 3.672 | 38.1 | 2.78 | 7.61 | 2.78 | 3.22 | 0.870 |
| 100×20 | 2.3 | 4.06 | 5.172 | 51.9 | 3.64 | 10.4 | 3.64 | 3.17 | 0.839 |
| 100×40 | 1.6 | 3.38 | 4.312 | 53.5 | 12.9 | 10.7 | 6.44 | 3.52 | 1.73 |
| 100×40 | 2.3 | 4.78 | 6.092 | 73.9 | 17.5 | 14.8 | 8.77 | 3.48 | 1.70 |
| 100×40 | 4.2 | 8.32 | 10.60 | 120 | 27.6 | 24.0 | 13.8 | 3.36 | 161 |
| 100×50 | 1.6 | 3.64 | 4.632 | 61.3 | 21.1 | 12.3 | 8.43 | 3.64 | 2.13 |
| 100×50 | 2.3 | 5.14 | 6.552 | 84.8 | 29.0 | 17.0 | 11.6 | 3.60 | 2.10 |
| 100×50 | 3.2 | 7.01 | 8.927 | 112 | 38.0 | 22.5 | 15.2 | 3.55 | 2.06 |
| 100×50 | 4.5 | 9.55 | 12.17 | 147 | 48.9 | 29.3 | 19.5 | 3.47 | 2.00 |
| 125×40 | 1.6 | 4.01 | 5.112 | 94.4 | 15.8 | 15.1 | 7.91 | 4.30 | 1.76 |
| 125×40 | 2.3 | 5.69 | 7.242 | 131 | 21.6 | 20.9 | 10.8 | 4.25 | 1.73 |
| 125×75 | 2.3 | 6.95 | 8.852 | 192 | 87.5 | 30.6 | 23.3 | 4.65 | 3.14 |
| 125×75 | 3.2 | 9.52 | 12.13 | 257 | 117 | 41.1 | 31.1 | 4.60 | 3.10 |
| 125×75 | 4.0 | 11.7 | 14.95 | 311 | 141 | 49.7 | 37.5 | 4.56 | 3.07 |
| 125×75 | 4.5 | 13.1 | 16.67 | 342 | 155 | 54.8 | 41.2 | 4.53 | 3.04 |
| 125×75 | 6.0 | 17.0 | 21.63 | 428 | 192 | 68.5 | 51.1 | 4.45 | 2.98 |
| 150×75 | 3.2 | 10.8 | 13.73 | 402 | 137 | 53.6 | 36.6 | 5.41 | 3.16 |
| 150×80 | 4.5 | 15.2 | 19.37 | 563 | 211 | 75.0 | 52.9 | 5.39 | 3.30 |
| 150×80 | 5.0 | 16.8 | 21.36 | 614 | 230 | 81.9 | 57.5 | 5.36 | 3.28 |
| 150×80 | 6.0 | 19.8 | 25.23 | 710 | 264 | 94.7 | 66.1 | 5.31 | 3.24 |
| 150×100 | 3.2 | 12.0 | 15.33 | 488 | 262 | 65.1 | 52.5 | 5.64 | 4.14 |
| 150×100 | 4.5 | 16.6 | 21.17 | 658 | 352 | 87.7 | 70.4 | 5.58 | 4.08 |
| 150×100 | 6.0 | 21.7 | 27.63 | 835 | 444 | 111 | 88.8 | 5.50 | 4.01 |
| 150×100 | 9.0 | 31.1 | 39.67 | 113×10 | 595 | 151 | 119 | 5.33 | 3.87 |
| 200×100 | 4.5 | 20.1 | 25.67 | 133×10 | 455 | 133 | 90.9 | 7.20 | 4.21 |
| 200×100 | 6.0 | 26.4 | 33.63 | 170×10 | 577 | 170 | 115 | 7.12 | 4.14 |
| 200×100 | 9.0 | 38.2 | 48.67 | 235×10 | 782 | 235 | 156 | 6.94 | 4.01 |
| 200×150 | 4.5 | 23.7 | 30.17 | 176×10 | 113×10 | 176 | 151 | 7.64 | 6.13 |
| 200×150 | 6.0 | 31.1 | 39.63 | 227×10 | 146×10 | 227 | 194 | 7.56 | 6.06 |
| 200×150 | 9.0 | 45.3 | 57.67 | 317×10 | 202×10 | 317 | 270 | 7.41 | 5.93 |
| 250×150 | 6.0 | 35.8 | 45.63 | 389×10 | 177×10 | 311 | 236 | 9.23 | 6.23 |
| 250×150 | 9.0 | 52.3 | 66.67 | 548×10 | 247×10 | 438 | 330 | 9.06 | 6.09 |
| 250×150 | 12.0 | 67.9 | 86.53 | 685×10 | 307×10 | 548 | 409 | 8.90 | 5.95 |
| 300×200 | 6.0 | 45.2 | 57.63 | 737×10 | 396×10 | 491 | 396 | 11.3 | 8.29 |
| 300×200 | 9.0 | 66.5 | 84.67 | 105×102 | 563×10 | 702 | 563 | 11.2 | 8.16 |
| 300×200 | 12.0 | 86.8 | 110.5 | 134×102 | 711×10 | 890 | 711 | 11.0 | 8.02 |
| 350×150 | 6.0 | 45.2 | 57.63 | 891×10 | 239×10 | 509 | 319 | 12.4 | 6.44 |
| 350×150 | 9.0 | 66.5 | 84.67 | 127×102 | 337×10 | 726 | 449 | 12.3 | 6.31 |
| 350×150 | 12.0 | 86.8 | 110.5 | 161×102 | 421×10 | 921 | 562 | 12.1 | 6.17 |
| 400×200 | 6.0 | 54.7 | 69.63 | 148×102 | 509×10 | 739 | 509 | 14.6 | 8.55 |
| 400×200 | 9.0 | 80.6 | 102.7 | 213×102 | 727×10 | 107×10 | 727 | 14.4 | 8.42 |
| 400×200 | 12.0 | 106 | 134.5 | 273×102 | 923×10 | 136×10 | 923 | 14.2 | 8.28 |
|
1. ابعادی غیر از مواردی که در جدول بالا ذکر شده است، در صورت لزوم باید توسط خریدار و سازنده توافق شود.
2. نمادهای این جدول به شرح زیر است.
3. مقادیر جرم را از فرمول زیر با فرض 1 سانتی متر مربع فولاد 7.85 گرم محاسبه کنید و نتیجه را به سه رقم قابل توجه مطابق با JIS Z 8401 گرد کنید. W=0.0157 t (A+B-3.287 г) کجا
|
|||||||||
