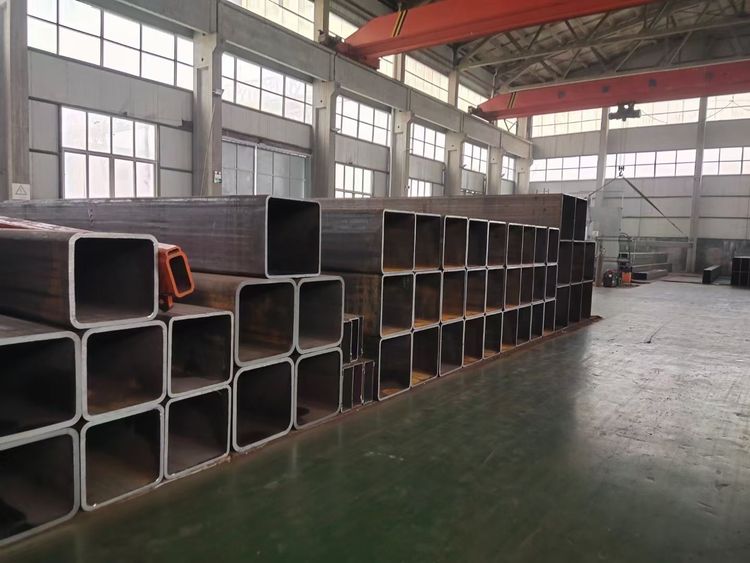

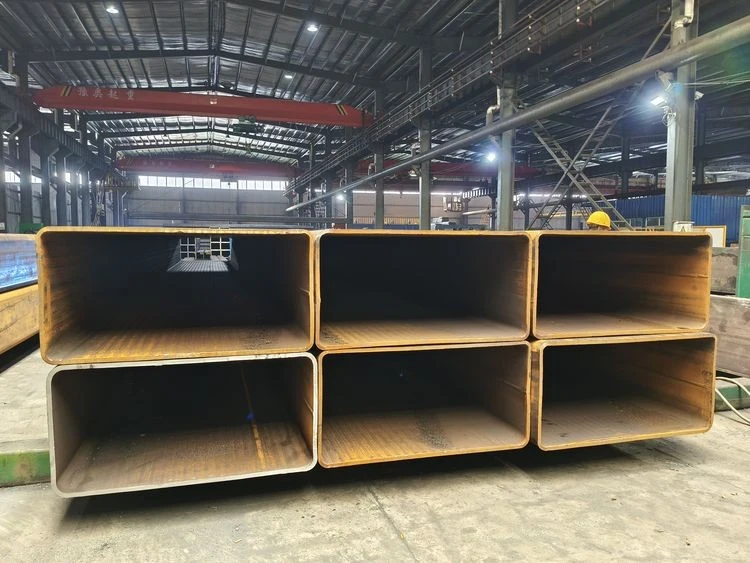

مشخصات بخش توخالی مستطیلی ASTM A500 Gr C

مشخصات استاندارد:ASTM A500-لوله مستطیلی ساختاری فولاد کربنی بدون درز و جوشی
درجه:ASTM A500 درجه C
اندازه ها:30 * 20 میلی متر - 1500-1000 میلی متر
ضخامت دیوار:1.6mm-60mm
طول:6000-14000 میلی متر
نوع:بدون درز / جوش داده شده / ERW
تحمل های ابعادی:ضخامت از استاندارد پیروی می کند
بسته بندی:در بسته ها، حفظ حرارت ضد خوردگی، پوشش لاک الکل، انتها را می توان برش اریب یا مستطیلی، گواهی پایان درپوش و تست تکمیلی، نشان پایان و هویت
حفاظت از سطح:مشکی (خودرنگ بدون پوشش)، پوشش لاکی/روغنی، پیش-گالوانیزه، گالوانیزه گرم

ASTM A500 Gr C ترکیب شیمیایی با بخش توخالی مستطیل شکل سرد

ASTM A500	C، حداکثر	منگنز، حداکثر	P، حداکثر	S، حداکثر	مس، حداقل
درجه C	0.23	1.35	0.035	0.035	0.20

مشخصات مکانیکی ASTM A500 Gr C ساختاری مستطیلی توخالی با شکل سرد

ASTM A500	استحکام کششی، حداقل	قدرت تسلیم، حداقل،	ازدیاد طول در 2 اینچ (50.8 میلی متر) دقیقه، %
درجه C	427 مگاپاسکال، 62 000 psi	345 مگاپاسکال، 50 000 psi	21

ASTM A500 Gr C - اندازه‌های بخش توخالی مستطیلی شکل سرد

اندازه میلی متر	کیلوگرم بر متر	اندازه میلی متر	کیلوگرم بر متر
40 x 20 x 2.0	1.68	40 x 20 x 2.5	2.03
40 x 20 x 3.0	2.36	40 x 25 x 1.5	1.44
40 x 25 x 2.0	1.89	40 x 25 x 2.5	2.23
50 x 25 x 2.0	2.21	50 x 25 x 2.5	2.72
50 x 25 x 3.0	3.22	50 x 30 x 2.5	2.92
50 x 30 x 3.0	3.45	50 x 30 x 4.0	4.46
50 x 40 x 3.0	3.77	60 x 40 x 2.0	2.93
60 x 40 x 2.5	3.71	60 x 40 x 3.0	4.39
60 x 40 x 4.0	5.72	70 x 50 x 2	3.56
70 x 50 x 2.5	4.39	70 x 50 x 3.0	5.19
70 x 50 x 4.0	6.71	80 x 40 x 2.5	4.26
80 x 40 x 3.0	5.34	80 x 40 x 4.0	6.97
80 x 40 x 5.0	8.54	80 x 50 x 3.0	5.66
80 x 50 x 4.0	7.34	90 x 50 x 3.0	6.28
90 x 50 x 3.6	7.46	90 x 50 x 5.0	10.11
100 x 50 x 2.5	5.63	100 x 50 x 3.0	6.75
100 x 50 x 4.0	8.86	100 x 50 x 5.0	10.90
100 x 60 x 3.0	7.22	100 x 60 x 3.6	8.59
100 x 60 x 5.0	11.70	120 x 80 x 2.5	7.65
120 x 80 x 3.0	9.03	120 x 80 x 4.0	12.00
120 x 80 x 5.0	14.80	120 x 80 x 6.0	17.60
120 x 80 x 8.0	22.9	150 x 100 x 5.0	18.70
150 x 100 x 6.0	22.30	150 x 100 x 8.0	29.10
150 x 100 x 10.0	35.70	160 x 80 x 5.0	18.00
160 x 80 x 6.0	21.30	160 x 80 x 8.0	27.90
200 x 100 x 5.0	22.70	200 x 100 x 6.0	27.00
200 x 100 x 8.0	35.4	200 x 100 x 10.0	43.60
250 x 150 x 5.0	30.5	250 x 150 x 6.0	38.2
250 x 150 x 8.0	48.0	250 x 150 x 10	59.3
300 x 200 x 6.0	48.10	300 x 200 x 8.0	60.50
300 x 200 x 10.0	75.00	400 x 200 x 8.0	73.10
400 x 200 x 10.0	90.70	400 x 200 x 16	142.00

تلورانس های لوله ASTM A500

OD ابعاد مسطح بزرگ، اینچ (میلی متر)	تلورانس ابعاد تخت بزرگ، مثبت و منفی، اینچ (میلی متر)
بیش از 2½ تا 3½ (63.5 تا 88.9) شامل	0.025 (0.64)
2½ (63.5) یا کمتر	0.020 (0.51)
بیش از 5½ (139.7)	0.01 برابر ابعاد مسطح بزرگ
بیش از 3½ تا 5½، از جمله	0.030 (0.76)

ابعاد لوله های ASTM A500

اندازه (اینچ)	ضخامت دیوار (اینچ)	قطر بیرونی (اینچ)	قطر داخلی (اینچ)
1/2 x 1/2	0.065	0.84	0.61
3/4 x 3/4	0.065	1.05	0.82
1 x 1	0.065	1.315	1.049
1 x 1	0.083	1.315	1.035
1 x 1	0.109	1.315	0.957
1-1/4 x 1-1/4	0.065	1.66	1.38
1-1/4 x 1-1/4	0.083	1.66	1.334
1-1/4 x 1-1/4	0.109	1.66	1.278
1-1/2 x 1-1/2	0.065	1.9	1.61
1-1/2 x 1-1/2	0.083	1.9	1.584
1-1/2 x 1-1/2	0.109	1.9	1.5
2 x 2	0.065	2.375	2.245
2 x 2	0.083	2.375	2.307
2 x 2	0.109	2.375	2.245
2-1/2 x 2-1/2	0.083	2.875	2.709
2-1/2 x 2-1/2	0.109	2.875	2.625
3 x 3	0.083	3.5	3.334
3 x 3	0.109	3.5	3.26
3-1/2 x 3-1/2	0.109	4	3.834
4 x 4	0.083	4.5	4.334
4 x 4	0.109	4.5	4.26
4 x 4	0.188	4.5	4.124
5 x 5	0.188	5	4.624
6 x 6	0.188	6	5.624

جدول خواص فیزیکی لوله A500 درجه c

اموال	ارزش
تراکم	معمولاً 7850 کیلوگرم بر متر مکعب (489 پوند بر فوت³)
مدول الاستیسیته	205 گیگا پاسکال (29700 ksi)
نسبت پواسون	0.3
قدرت تسلیم	315 مگاپاسکال (45700 psi)
استحکام کششی	400 - 500 مگاپاسکال (58000 - 72500 psi)
ازدیاد طول در شکست	23%
سختی (برینل)	121
