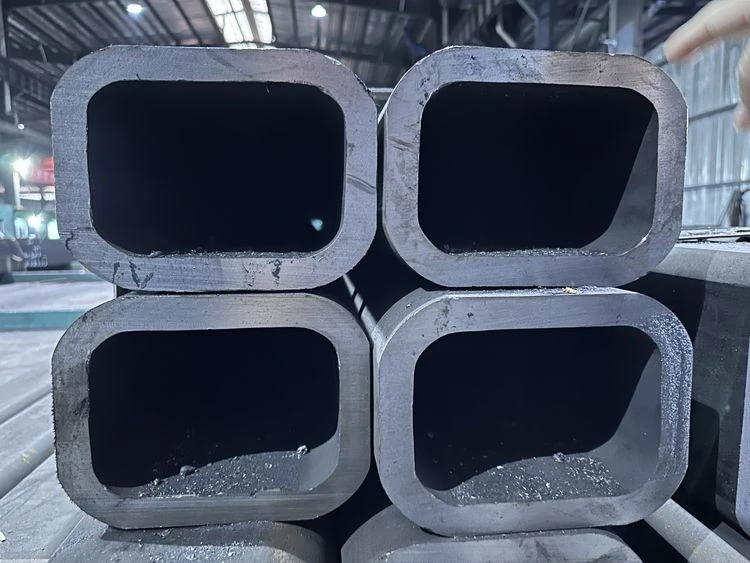

AS/NZS 1163 C450L0 بخش های توخالی

AS1163 C450L0 یک گرید فولادی از فولادهای مقطع توخالی است که در استاندارد AS/NZS 1163 مشخص شده است. حداقل قدرت تسلیم اسمی مقاطع توخالی برای تعیین طبقه بندی درجه (بر حسب MPa) استفاده می شود. پیشوند "C" قبل از مقدار قدرت تسلیم اسمی فولاد استفاده می شود تا نشان دهد که مقطع سرد است-. فقط مقاطع توخالی فولادی ساختاری سرد- توسط AS1163 پوشش داده شده است. همچنین، اگر پسوند عدد با پسوند "L0" باشد، این درجه فولادی باید شرایط تست ضربه را داشته باشد. در نتیجه، AS1163 C450L0 به معنای مقاطع توخالی ساختاری فولادی سرد{15} با حداقل استحکام تسلیم 450 مگاپاسکال است و باید الزامات آزمایش ضربه را برآورده کند. با برآورده کردن این دو معیار، AS1163 C450L0 اطمینان می‌دهد که از نوع فولاد با کیفیت-است که می‌تواند در کاربردهای ساختاری مختلف استفاده شود.

AS1163 یک استاندارد استرالیا/نیوزیلند است که الزامات مربوط به مقاطع توخالی فولادی را که برای مقاصد سازه‌ای استفاده می‌شوند را پوشش می‌دهد. این برای بخش های توخالی ساختاری که به صورت سرد و بدون عملیات حرارتی بعدی تشکیل شده اند اعمال می شود. استاندارد سه درجه استحکام را با یا بدون خواص ضربه ای در نظر می گیرد که برای جوشکاری مناسب هستند. این استاندارد مهم است زیرا تضمین می کند که مقاطع توخالی فولادی که برای اهداف ساختاری استفاده می شوند حداقل الزامات مقاومت، شکل پذیری، ازدیاد طول، جوش پذیری و چقرمگی شکست را برآورده می کنند. این استاندارد برای هر کسی که مقاطع توخالی فولادی را در کاربردهای سازه ای تولید یا استفاده می کند ضروری است. با تعیین حداقل الزامات، استاندارد کمک می کند تا اطمینان حاصل شود که بخش توخالی فولادی تولید شده با سطح پایه کیفیت مطابقت دارد. این به تولیدکنندگان و کاربران این اطمینان را می دهد که مقاطع توخالی فولادی مورد استفاده از استانداردهای لازم برخوردار است. این استاندارد همچنین مبنایی برای آزمایش و گواهی مقاطع توخالی فولادی فراهم می کند. این می تواند به کاربران اطمینان بیشتری دهد که محصولاتی که استفاده می کنند استانداردهای لازم را دارند. به طور کلی، AS1163 یک استاندارد مهم است که به اطمینان از کیفیت مقاطع توخالی فولادی مورد استفاده در کاربردهای سازه ای کمک می کند.

ترکیب شیمیایی مواد AS1163 C450L0

نمونه برداری از AS1163 C450L0 فرآیند برداشتن بخش کوچکی از یک ماده برای آزمایش است. این یک گام اساسی در حصول اطمینان از دقت آنالیز شیمیایی است، زیرا نتایج آزمایش فقط می تواند به اندازه نمونه ای که در حال آزمایش است قابل اعتماد باشد. تعدادی روش مختلف وجود دارد که می توان برای نمونه برداری استفاده کرد، اما مهمترین چیز این است که اطمینان حاصل شود که نمونه نماینده ماده به عنوان یک کل است. روش نمونه برداری باید مطابق با AS/NZS 1050.1 یا ISO 14284 باشد و ترکیب شیمیایی باید مطابق با استانداردهای سری AS/NZS 1050 یا سایر روش هایی که به همان درجه دقت یا بهتر از آن دست می یابند، تعیین شود. با پیروی از این دستورالعمل ها، می توانیم مطمئن باشیم که نتایج آزمایشات ما دقیق و قابل اعتماد است.

الزامات گریدهای AS1163 C450L0 در ترکیب شیمیایی (مکزیمم درصد تجزیه و تحلیل ریخته گری یا محصول)
C Si Mn PS Cr Mo Al Ti میکرو-عناصر آلیاژی CE
AS/NZS 1163 C450L0 0.2 0.25 1.7 0.03 0.03 0.3 0.35 0.1 0.04 0.15 0.43
خواص مکانیکی مواد AS1163 C450L0
تست کشش، آزمایش ضربه و آزمایش مسطح هنگام اندازه گیری خواص مکانیکی مواد AS1163 C450L0 بسیار مهم است. این آزمایش‌ها به تعیین توانایی ماده برای مقاومت در برابر نیروهایی که می‌توانند باعث شکستن یا تغییر شکل آن شوند، کمک می‌کند. تست کشش توانایی یک ماده را برای مقاومت در برابر نیروهای کششی اندازه گیری می کند، در حالی که تست ضربه مقاومت آن را در برابر نیروهای خرد می کند. در همین حال، آزمایش صاف کردن، توانایی یک ماده را برای مقاومت در برابر نیروهای خرد کردن ارزیابی می کند. هر یک از این تست ها برای درک استحکام و دوام کلی مواد AS1163 C450L0 ضروری است. با ارزیابی نتایج این آزمایش‌ها، مهندسان می‌توانند اطمینان حاصل کنند که این مواد می‌توانند آنطور که در نظر گرفته شده در کاربردهای مختلف عمل کنند. به عنوان مثال، از نتایج این آزمایش‌ها می‌توان برای تعیین ضخامت مناسب برای کاربرد مواد AS1163 C450L0 استفاده کرد. با درک اینکه این مواد چگونه به انواع نیروها پاسخ می دهند، مهندسان می توانند اطمینان حاصل کنند که از مواد مناسب برای کار استفاده می کنند. در نتیجه، این آزمایش‌ها نقش اساسی در تضمین ایمنی و عملکرد مواد AS/NZS 1163 دارند.

- الزامات تست کششی AS1163 C450L0

- AS1163 C450L0 Charpy V{4}}الزامات تست ضربه ناچ

تحمل استاندارد AS1163 C450L0

AS1163 C450L0 مقاطع توخالی شکل‌گرفته سرد-اغلب در برنامه‌های باربری{4} مورد استفاده قرار می‌گیرند و حتی انحرافات کوچک از ابعاد اسمی می‌تواند منجر به تغییرات قابل‌توجهی در عملکرد شود. در نتیجه، مهم است که اطمینان حاصل شود که بخش‌های توخالی-سرد با تلورانس‌های ارائه شده در جداول زیر مطابقت دارند. جدول اول برای شکل و جرم است، در حالی که جدول دوم برای طول است. همانطور که مشاهده می شود، تلرانس ها به خصوص برای جرم نسبتاً تنگ است. این به دلیل این واقعیت است که بخش‌های توخالی اغلب در برنامه‌های باربری استفاده می‌شوند، و حتی انحرافات کوچک از ابعاد اسمی می‌تواند منجر به تغییرات قابل‌توجهی در عملکرد شود. در نتیجه، مهم است که اطمینان حاصل شود که بخش‌های توخالی{12}}سرد با تحمل‌های ارائه شده در جداول زیر مطابقت دارند. انجام این کار کمک می کند تا اطمینان حاصل شود که آنها همانطور که در نظر گرفته شده عمل می کنند و زودرس شکست نمی خورند.

- AS1163 C450L0 تحمل شکل و جرم

- AS1163 C450L0 تحمل روی طول

AS1163 C450L0 AND API 5L X52 DUAL PECS PIPE
لوله هایی که هر دو الزامات AS1163 C450L0 و API 5L X52 را برآورده می کنند، مانند موادی که هر دو استاندارد را دارند، تقاضای زیادی دارند. آزمایش های مکانیکی و شیمیایی که ما برای نشان دادن انطباق با این الزامات مواد انجام می دهیم، گسترده است. وقتی نوبت به تأیید انطباق با الزامات چقرمگی کششی و شکست می‌رسد، API 5L و AS/NZS 1163 پروتکل‌های آزمایش جداگانه‌ای دارند. برای ایجاد یکپارچگی ساختاری و فشار، آزمایش‌های فشار هیدرواستاتیک و بازرسی جوش غیرمخرب نیز انجام می‌شود.

- مقایسه خواص:

استاندارد API 5L AS1163
درجه X52 C450L0
قدرت تسلیم (MPa) 360 350
مقاومت کششی (MPa) 460 430
نظرات
جهت تست طولی ＜ OD 219.1mm
جهت تست عرضی بزرگتر یا مساوی 219.1mm OD
جهت تست طولی به مدت 15 دقیقه در دمای 150 تا 200 درجه پیر می شود

- مقایسه تحمل ها:

مشخصات API 5L AS1163
بعدی
تحمل ها
ضخامت کمتر یا مساوی 5.0 ± 0.5 میلی متر ± 10 درصد
5.0 ~ 15.0 میلی متر ± 10٪
بزرگتر یا مساوی 15.0 ± 1.5 میلی متر
صافی L/500 L/500
زاویه اریب 30 درجه (+5 درجه، -0 درجه) مشخص نشده است
Bevel Root Face 1.6mm ± 0.8mm
مربع انتهایی حداکثر 16.0 میلی متر
جرم خطی 0.02466t(D-t)
(+10%,-3.5%) 0.02466t(D-t)
(+4%,-0%)
